Cette semaine fut assez intéressante. J’ai continué de travailler un peu sur la borne d’arcade, et j’ai rencontré quelques difficultés intéressantes… chiantes, mais intéressantes. L’idée, lors de la construction de la borne, était d’utiliser du matériel de récupération ou peu cher, et en particulier pour l’électronique : un Raspberry Pi 3 (ce n’est pas de la récup, mais c’est économique), une alimentation de PC (ATX), des anciens haut parleur de PC, un module ampli audio acheté en chine pour quelques dollars, et des connecteurs et boutons d’alimentations également acheté en Chine à bas coût, et enfin pas mal de câbles récupérés à droite et à gauche (prise jack, câble de téléphone…).

Cher journal, Aujourd’hui je me rends compte que je n’alimente pas suffisamment ce blog. J’ai réalisé quelques trucs, découvert beaucoup d’autre, mais rien qui ne vaille vraiment le coup d’en faire un article complet. Ou bien c’est tout simplement parce que j’ai la flemme de prendre du temps pour écrire quelque chose de complet. Du coup, je vais juste raconter ce que j’ai fait dans la semaine (ou récemment), mais de façon beaucoup plus régulière.

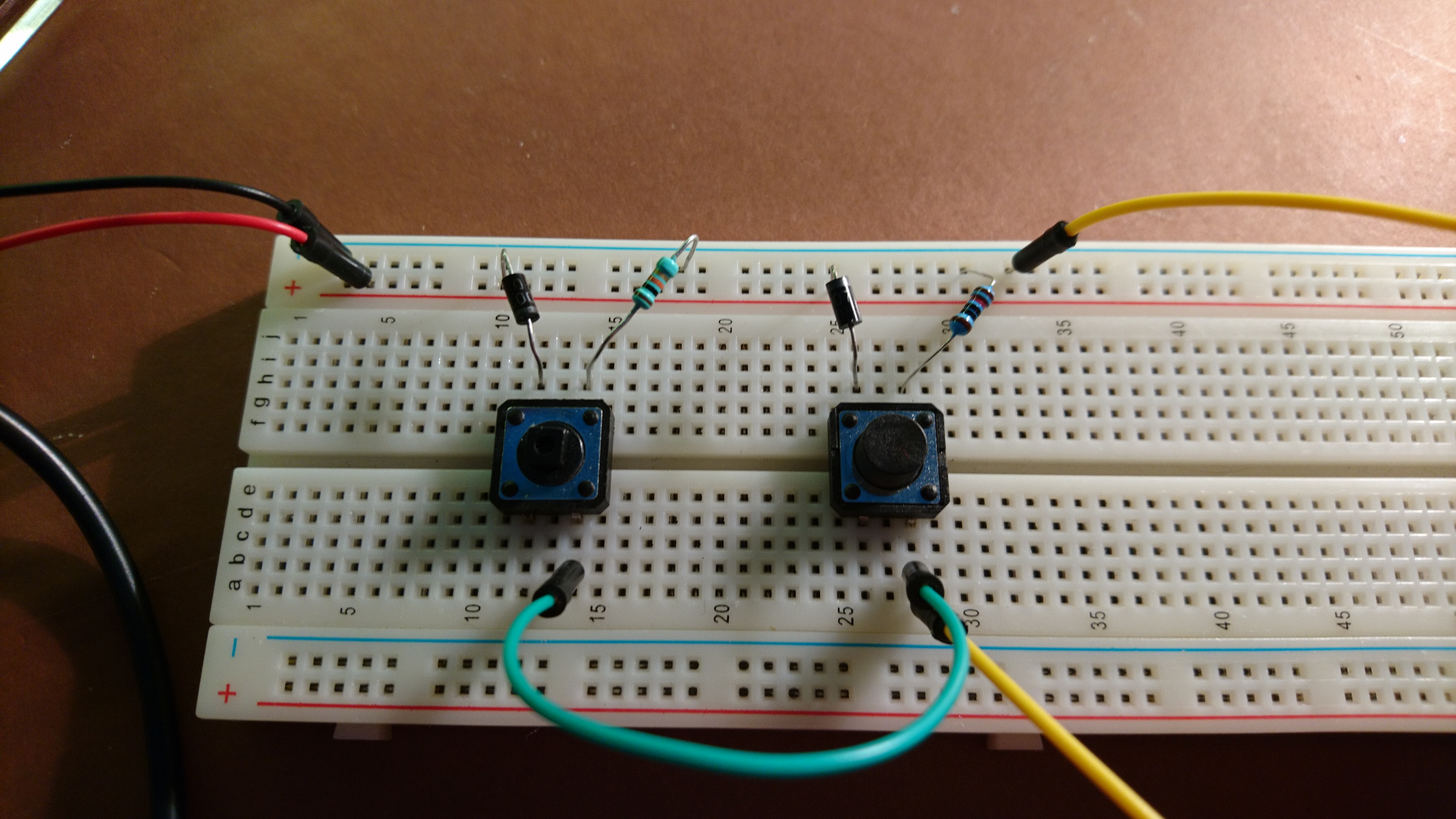

Introduction Cet article entre dans la suite d’articles consacrés à la construction d’un thermostat “intelligent” pour piloter des radiateurs électriques. Le premier article se trouve ici. Lors de l’étape précédente, j’ai découvert comment envoyer des ordres aux radiateurs. Dans cette étape, je vais réaliser un prototype de circuit électronique me permettant de moduler le signal du fil pilote. premier essai L’objectif ici est de moduler un courant alternatif (220V 50Hz) pour :

Maintenant que je sais ce que je veux faire, il faut s’atteler au “comment” le faire !

J’ai déjà quelques idées (utiliser un Arduino, relié à mon Raspberry que j’utilise en passerelle réseau…), mais certains points ne sont pas super clairs.

Qu’est-ce qui passe dans un fil pilote ?

Un radiateur pilotable (4 ou 6 ordres) possèdent 3 fils :

• La phase de couleur habituellement rouge, ou marron
• Le neutre toujours de couleur bleu
• Le fil pilote

Les deux premiers servent à alimenter en courant le radiateur.

Le fil pilote peut être ignoré. Dans ce cas le radiateur agira toujours en mode confort.

Petit état des lieux Mon chauffage est un chauffage électrique. Aujourd’hui, il est piloté par un module central du commerce, acheté dans un magasin de bricolage quelconque. Il est assez pratique. Le chauffage se met en mode économique quand je pars travailler, puis se remet en mode confort un peu avant mon retour. La nuit il se met également en mode économique. Tout cela se fait les jours de semaine uniquement.
